Pack CCS4

Pack CCS4 pour les véhicules de Services
4 sorties

Code article: 26123

Systèmes de commandes centralisées pour les véhicules spécifiques

Caractéristiques techniques du module de puissance:

  • 2 sorties de 15A
  • 2 sorties de 3A
  • 1 sortie permanente de 6A
  • Possibilité d’entrée pédale chef d’agrès ou frein à main*
  • Charge totale max.: 30A
  • Boîtier en ABS-IP54-IK08
  • Protocole de communication automobile CAN
  • Tension d’alimentation 10,5 à 30V
  • *selon les programmes

Boîtier de commande:

  • 4 touches de commande avec témoins
  • 1 touche Marche/Arrêt
  • 1 témoin d’alarmes batterie
  • Pictogrammes des touches sérigraphiés adaptés aux équipements

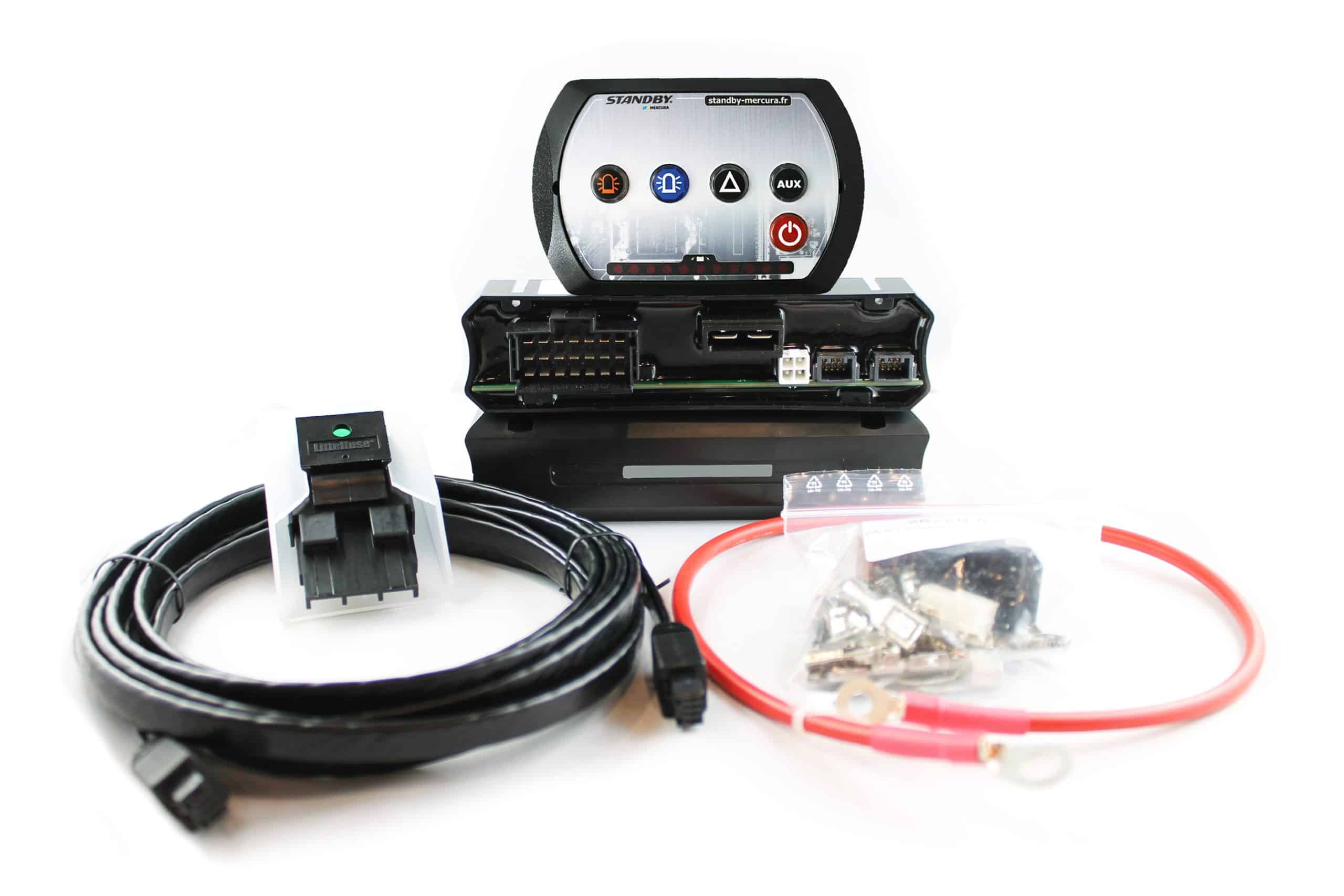

Composition du kit:

  • Un boîtier de commande avec rotule
  • Jeu de touches pour personnalisation (uniquement pour les packs basic)
  • Bus de commande de 4,5 m
  • Un module de puissance
  • Un kit connectique de raccordement de l’alimentation
  • Connecteurs, fusible et porte-fusible
  • Connectique de raccordement pour les sorties et les entrées
  • Une notice d’installation et d’utilisation



Schéma technique CCS 4 voirie :

Pack CCS 4

Code 12 / 24 V

Basic *

26123

Voirie

26126

* sans asservissement

Systèmes de commandes centralisées pour les véhicules spécifiques

Caractéristiques techniques du module de puissance:

  • 2 sorties de 15A
  • 2 sorties de 3A
  • 1 sortie permanente de 6A
  • Possibilité d'entrée pédale chef d'agrès ou frein à main*
  • Charge totale max.: 30A
  • Boîtier en ABS-IP54-IK08
  • Protocole... Lire plus

Systèmes de commandes centralisées pour les véhicules spécifiques

Caractéristiques techniques du module de puissance:

  • 2 sorties de 15A
  • 2 sorties de 3A
  • 1 sortie permanente de 6A
  • Possibilité d’entrée pédale chef d’agrès ou frein à main*
  • Charge totale max.: 30A
  • Boîtier en ABS-IP54-IK08
  • Protocole de communication automobile CAN
  • Tension d’alimentation 10,5 à 30V
  • *selon les programmes

Boîtier de commande:

  • 4 touches de commande avec témoins
  • 1 touche Marche/Arrêt
  • 1 témoin d’alarmes batterie
  • Pictogrammes des touches sérigraphiés adaptés aux équipements



Composition du kit:

  • Un boîtier de commande avec rotule
  • Jeu de touches pour personnalisation (uniquement pour les packs basic)
  • Bus de commande de 4,5 m
  • Un module de puissance
  • Un kit connectique de raccordement de l’alimentation
  • Connecteurs, fusible et porte-fusible
  • Connectique de raccordement pour les sorties et les entrées
  • Une notice d’installation et d’utilisation



Schéma technique CCS 4 voirie :

Pack CCS 4

Code 12 / 24 V

Basic *

26123

Voirie

26126

* sans asservissement

Réduire

Boitier

ABS

Tension

10-30V

Sorties

2 sorties de 15A
2 sorties de 3A
1 sortie permanente de 6A

Indice de protection

IP54
IK08
